Шлюз SNMP v2c → SNMP v3

Многие устройства (PDU, ИБП, коммутаторы, датчики) отвечают только по SNMP v2c: данные и community передаются открытым текстом. Если требования безопасности сети предприятия разрешают только SNMP v3, устройство с NapiConfig можно использовать как шлюз (SNMP Proxy): клиент опрашивает шлюз по SNMP v3 с аутентификацией и шифрованием, а шлюз переводит запросы в SNMP v2c, отправляет их целевому устройству и возвращает ответ.

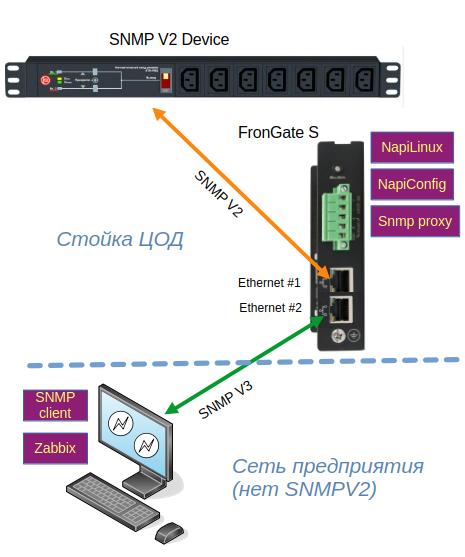

Типовая схема: одним Ethernet-портом шлюз подключён к сегменту с SNMP v2c-устройствами (например, к стойке ЦОД), другим — к сети предприятия, где работают SNMP-клиент или Zabbix.

Подготовка

1. Настройте сетевые интерфейсы в разделе Сеть. Если используется два порта, настройте их по очереди.
2. Включите службу snmpd в разделе Службы и логи.

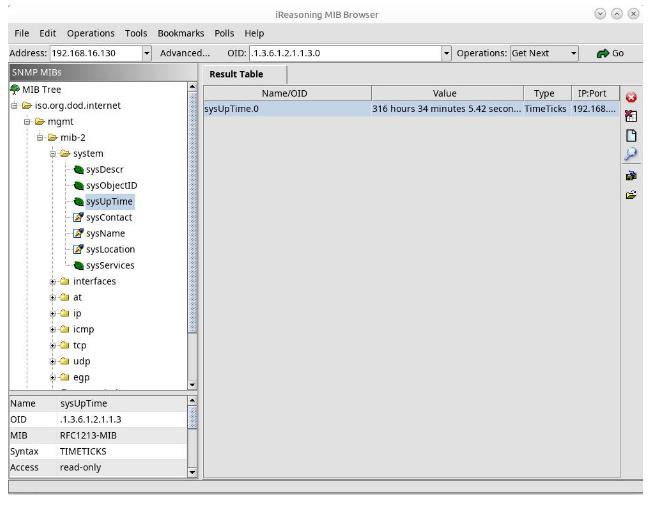

3. Проверьте, что целевое устройство отвечает по SNMP v2c, например в iReasoning MIB Browser (есть для Windows и Linux).

Управление SNMP

Шлюз настраивается в разделе Сервисы → SNMP → Management.

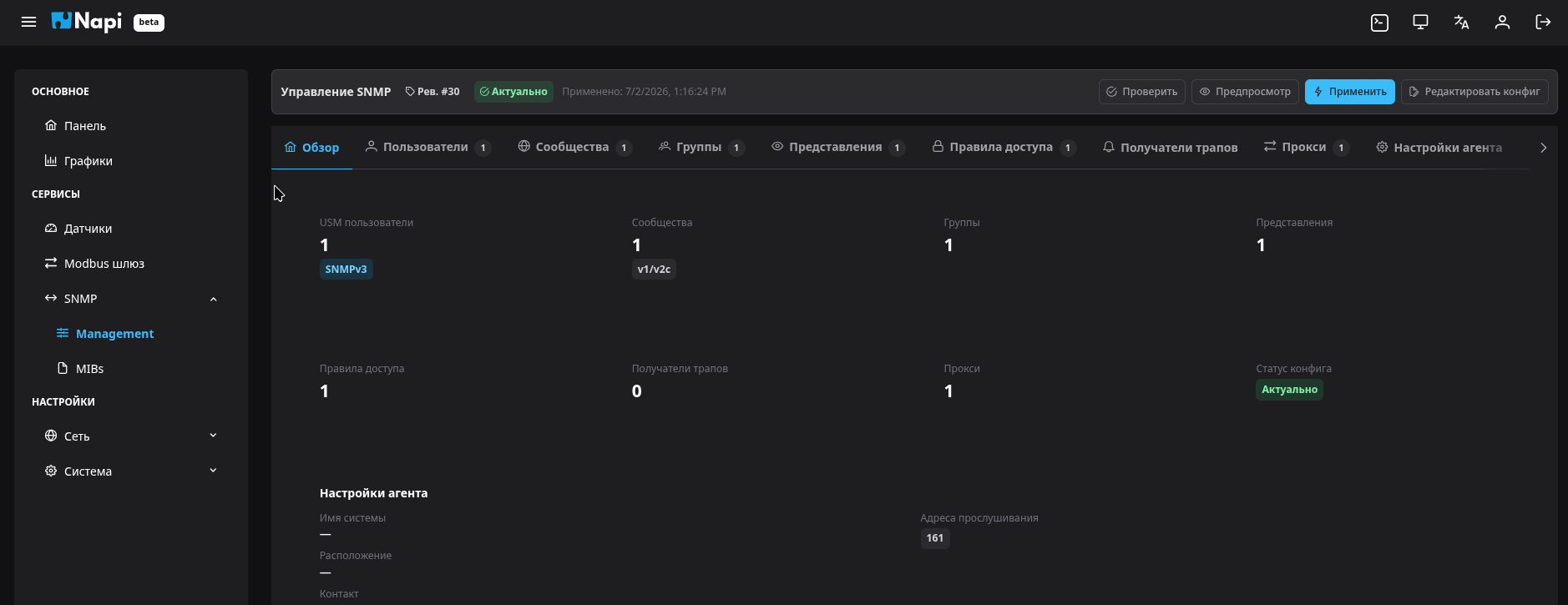

На вкладке Обзор показано, сколько создано пользователей, сообществ, групп, представлений, правил доступа, получателей трапов и прокси, а также статус конфигурации. Кнопки вверху страницы:

• Проверить — проверить конфигурацию;
• Предпросмотр — посмотреть итоговый snmpd.conf;
• Применить — записать конфигурацию и перезапустить службу;
• Редактировать конфиг — изменить snmpd.conf вручную.

Дальше по шагам настраивается пример: пользователь userq опрашивает по SNMP v3 устройство 192.168.16.194, которое отвечает по SNMP v2c с community public.

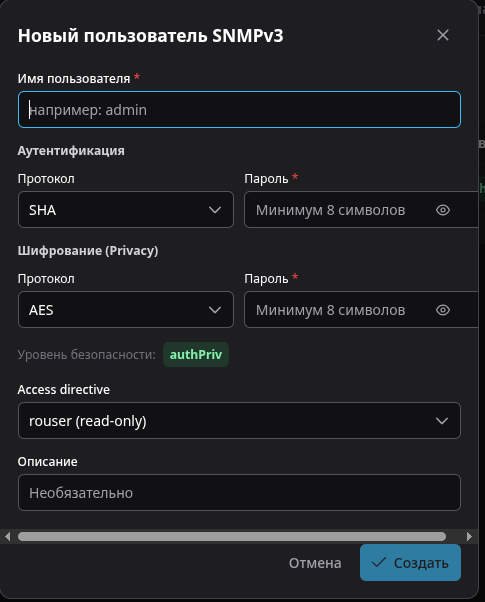

1. Пользователь SNMP v3

Вкладка Пользователи → + Новый пользователь:

Поле	Пример
Имя пользователя	userq
Протокол аутентификации	SHA
Пароль (аутентификация)	authpassword
Протокол шифрования	AES
Пароль (шифрование)	privpassword

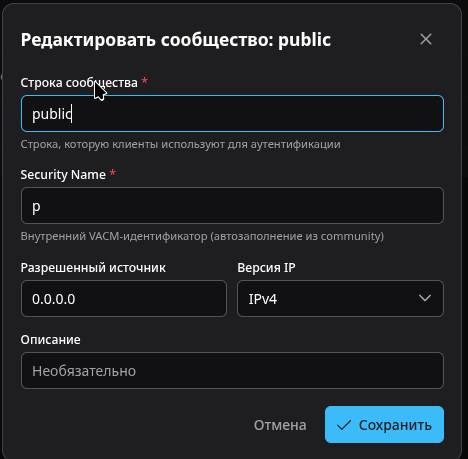

2. Сообщество

Вкладка Сообщества → + Новое сообщество. Имя сообщества: public.

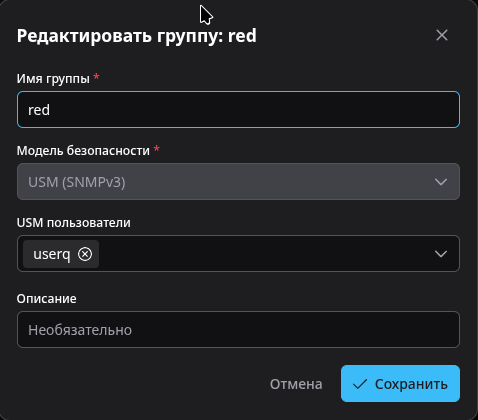

3. Группа

Вкладка Группы → + Новая группа. Имя группы: red. Добавьте в группу пользователя userq.

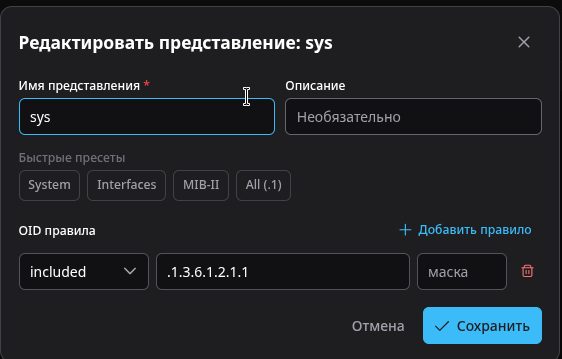

4. Представление

Вкладка Представления → + Новое представление. Имя представления: sys.

Представление определяет, какие ветки дерева OID доступны. Нажмите быстрый пресет System — в конфигурацию попадёт поддерево .1.3.6.1.2.1.1. Свои ветки можно добавить кнопкой Добавить правило.

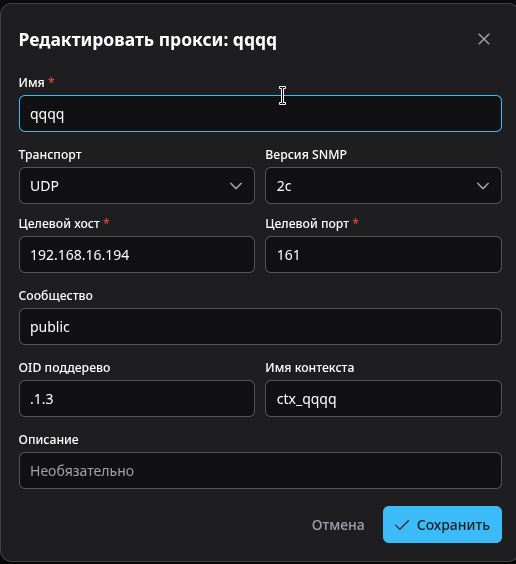

5. Прокси

Вкладка Прокси → + Новый прокси. Здесь указываются параметры опрашиваемого SNMP v2c-устройства:

Поле	Пример	Описание
Имя	qqqq	Имя прокси
Транспорт	UDP
Версия SNMP	2c	Версия протокола целевого устройства
Целевой хост	192.168.16.194	IP-адрес SNMP v2c-устройства
Целевой порт	161
Сообщество	public	Read community целевого устройства
OID поддерево	.1.3	Какую часть дерева OID проксировать
Имя контекста	ctx_qqqq	SNMP v3-контекст, по которому клиент обращается к устройству

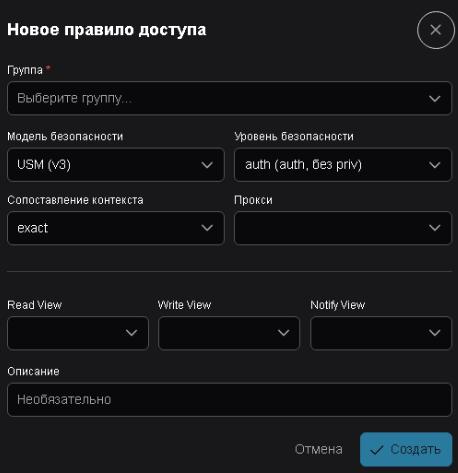

6. Правило доступа

Вкладка Правила доступа → + Новое правило доступа:

Поле	Значение
Группа	red
Модель безопасности	USM (v3)
Уровень безопасности	priv
Сопоставление контекста	exact
Прокси	qqqq
Read View	sys

После настройки нажмите Применить.

Итоговая конфигурация

Для примера выше NapiConfig формирует такой snmpd.conf:

# --- Agent ---
agentAddress 161
dontLogTCPWrappersConnects yes

# --- USM Users ---
createUser userq SHA "authpassword" AES "privpassword"
rouser userq

# --- Security Names (com2sec) ---
com2sec p 0.0.0.0 public

# --- Groups ---
group red usm userq

# --- Views ---
view sys included .1.3.6.1.2.1.1

# --- Access ---
access red "ctx_qqqq" usm priv exact sys none none

# --- Proxy ---
proxy -Cn ctx_qqqq -v 2c -c public 192.168.16.194:161 .1.3

Проверка

Локально на шлюзе

В Терминале выполните:

snmpwalk -v2c -c public localhost sysName
snmpwalk -v2c -c public localhost

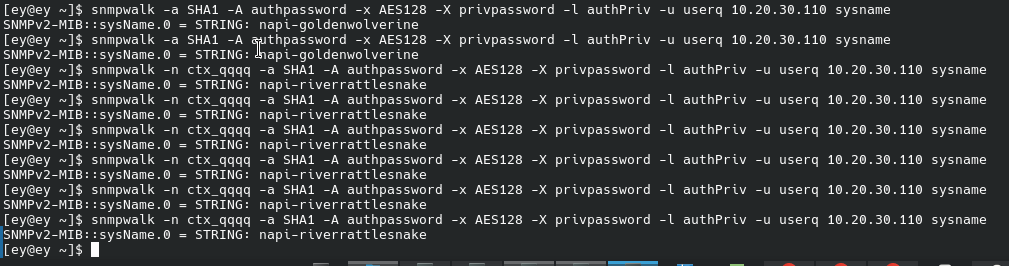

Доступность шлюза по SNMP v3

С клиента в сети предприятия (10.20.30.110 — адрес шлюза):

snmpwalk -a SHA -A authpassword -x AES -X privpassword \
  -l authPriv -u userq 10.20.30.110 sysName

В ответе — имя самого шлюза:

SNMPv2-MIB::sysName.0 = STRING: napi-goldenwolverine

Опрос устройства через контекст

Добавьте контекст прокси -n ctx_qqqq:

snmpwalk -n ctx_qqqq -a SHA -A authpassword -x AES -X privpassword \
  -l authPriv -u userq 10.20.30.110 sysName

В ответе — имя целевого SNMP v2c-устройства:

SNMPv2-MIB::sysName.0 = STRING: napi-riverrattlesnake

примечание

Утилиты Net-SNMP для Windows: https://sourceforge.net/projects/net-snmp/files/net-snmp%20binaries/
