Графики

Раздел Основное → Графики показывает данные датчиков, собранные в InfluxDB.

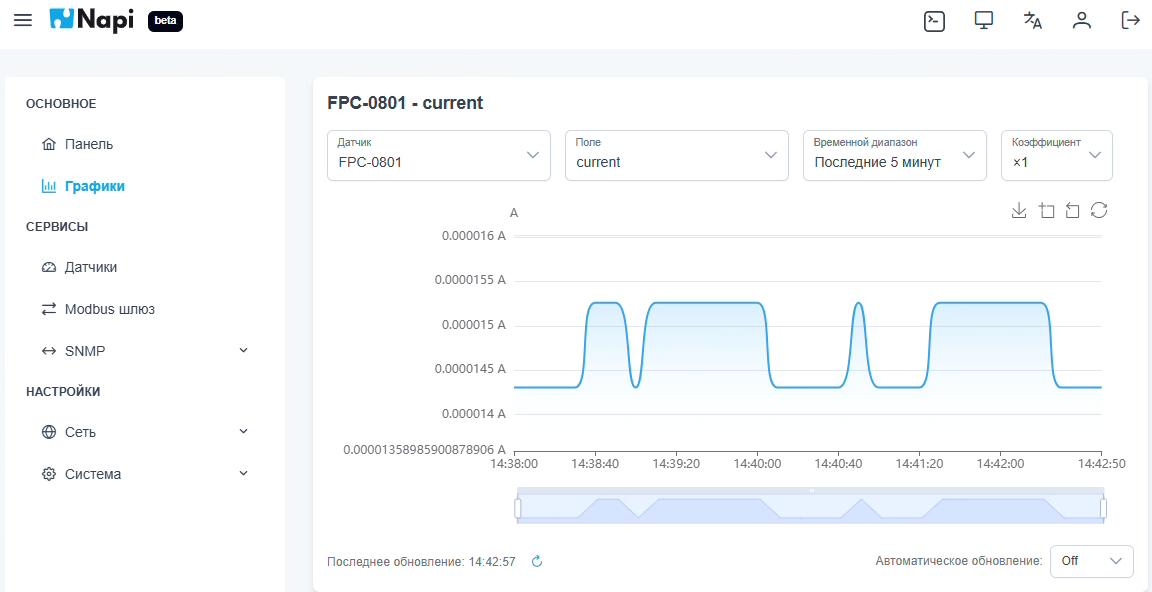

График значений датчика

Над графиком выбираются:

  • Датчик — источник данных (measurement);
  • Поле — величина, например current, voltage, freq;
  • Временной диапазон — например «Последние 5 минут» или «Последние 15 минут»;
  • Коэффициент — множитель, на который умножаются значения.

Масштабирование значений​

Многие устройства передают «сырые» целые числа. Например, ток в сотых долях ампера. Множитель переводит их в нормальные единицы прямо на графике, без правки конфигурации датчика. На скриншоте ниже выбран коэффициент ×0.01, подпись оси показывает A (×0.01):

График с коэффициентом ×0.01

Изменение интервала​

Если увеличить временной диапазон, на графике будет видна более длинная история:

График за 15 минут с коэффициентом

Работа с графиком​

  • Ползунок под графиком задаёт видимый участок: его можно приблизить и сдвинуть.
  • Кнопки над графиком: сохранить график как изображение, выделить область для масштабирования, сбросить масштаб, обновить.
  • Автоматическое обновление внизу справа периодически перерисовывает график. По умолчанию оно выключено (Off).
